屋面防水等级有四类:
Ⅰ级,特别重要或对防水要求有特殊要求的建筑,防水层合理使用年限25年。
Ⅱ级重要的建筑和高层建筑,防水合理使用年限15年。
Ⅲ级一般的建筑,防水层合理使用年限10年。
Ⅳ级非永久性建筑,防水层合理使用年限5年。
一、屋面构造
保温屋面构造层次示意图:
倒置式屋面构造层次示意图:
二、找平层施工
一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。
1 .厚度及技术要求
⑴ 水泥砂浆找平层:当结构层为现浇砼整体板时,厚度为15~20mm;当有整体或块状材料保温层时,厚度为20~25mm;当结构层为装配式砼板且保温层为松散材料时,厚度为20~30mm。
水泥砂浆采用1:2.5~1:3(水泥:砂)体积比,水泥强度等级不低于32.5级。
⑵ 细石砼找平层:厚度为30~35mm,砼强度等级不低于C20。
⑶ 沥青砂浆找平层:当结构层为现浇砼整体板时,厚度为15~20mm;当结构层为装配式砼板且保温层为整体或块状材料时,厚度为20~25mm。沥青砂浆采用1:8(沥青:砂)质量比。
2. 找平层的排水坡度
平屋面采用结构找坡时不应小于3%,材料找坡时宜为2%;天沟、檐沟纵向找坡不应小于1%,沟底水落差不得超过200mm。
3 .节点处理
找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应作成园弧形,园弧半径当防水层为沥青防水卷材时R=100~150mm,高聚物改性沥青防水卷材时R= 50mm ,合成高分子防水卷材时R= 20mm 。内部排水的落水口周围,找平层应做成略低的凹坑。
高低跨变形缝处理:
伸出屋面管道防水处理:
直式水落口:
4 .找平层的分格缝
找平层宜设分格缝,并嵌填密封材料。分格缝应留设在板端缝处,其纵横缝的最大间距,水泥砂浆或细石砼找平层不宜大于6m,沥青砂浆不宜大于4m。
屋面分格缝的面层处理:
三、保温层施工
1. 保温层材料
保温材料可分为三类:一是松散材料,如炉渣、膨胀蛭石、膨胀珍珠岩等,目前已较少使用。二是板状材料,如膨胀蛭石、膨胀珍珠岩块,泡沫水泥、加气砼块,岩棉板、EPS聚笨板、XPS挤塑板。三是整体现浇(喷)保温层,如沥青膨胀蛭石、沥青膨胀珍珠岩、聚胺酯硬泡防水保温一体化系统 等。
目前较多使用的是岩棉板、EPS聚笨板、XPS挤塑板等板状材料。聚胺酯硬泡防水保温等一体化系统发展迅速。
2.保温层的施工
保温层施工前基层应平整、干燥和干净,保温板紧贴(靠)基层、铺平垫稳、分层铺设时上下层接缝错开,拼缝严密,板间缝隙应采用同类型材料嵌填密实,粘贴应贴严粘牢,找坡正确。
岩棉板保温层铺设 :
XPS挤塑板保温屋面:
屋面聚氨酯防水保温一体化系统
采用高压无气喷涂机现场直接发泡成型工艺,使屋面防水保温一体化,形成的防水保温层连续无接缝,具有保温效果优异、粘接性能好、强度高、抗渗透性强和耐老化性能优异等特点。
喷涂聚氨酯硬泡:

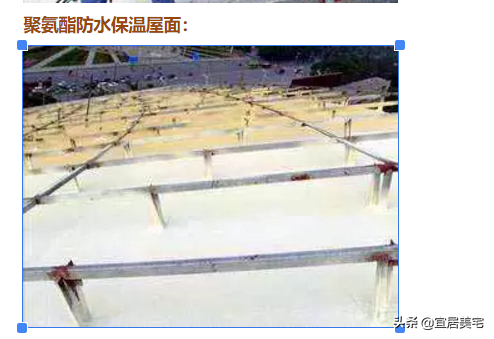

聚氨酯防水保温屋面:

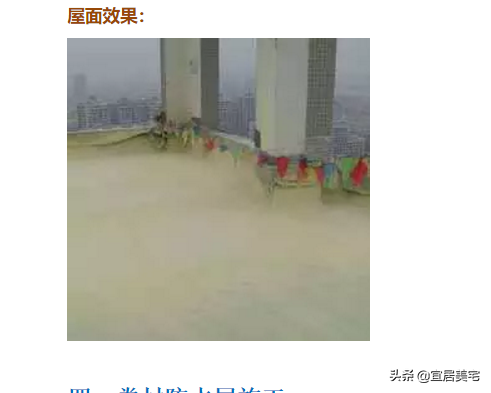

屋面效果:
四、卷材防水层施工
1. 沥青卷材防水层施工
沥青卷材防水层只允许在防水等级为Ⅲ、Ⅳ级的屋面防水层中使用,Ⅲ级屋面为三毡四油,Ⅳ级屋面为二毡三油。
⑴ 卷材存放
不同品种、标号、规格的卷材应分别直立堆放,高度不超过 2层。避免雨淋、日晒和受潮,严禁接近火源和热源,避免与化学介质和有机溶剂等有害物质接触。
防水卷材的存放:
⑵ 基层清理及干燥程度检查
沥青卷材防水层的施工应在屋面其它工程完工后进行。铺设屋面隔气层和防水层前,基层必须干净、干燥。
清理基层:
铲除灰渣、油污等附着物:
将一块1m2卷材平坦干铺在找平层上,静置3~4h后掀开检查,找平层覆盖部位无水印即可铺设。
⑶ 基层处理
基层处理剂(冷底子油)具有较强的渗透性和憎水性,能增强沥青胶结材料与找平层的粘结力。基层处理剂的涂刷一般在找平层干燥后进行,涂刷应薄而均匀、不得有空白、麻点或气泡。
冷底子油施工 :
涂刷环氧改性沥青基层处理剂:
⑷ 卷材的铺贴方向
当屋面坡度小于3%时,卷材宜平行屋脊铺贴;屋面坡度在3~15%时,卷材可平行或垂直屋脊铺贴;屋面坡度大于15%或屋面受震动时,卷材应垂直屋脊铺贴;上下层卷材不得相互垂直铺贴。
平行于屋脊铺贴时,应从天沟或檐口开始向上逐层铺贴,两幅卷材的长边搭接(压边)应顺流水方向,长边搭接宽度不小于70mm(满粘法)或100mm(空铺、点粘、条粘法);短边搭接(接头)应顺主导风向,搭接宽度不小于100mm(满粘法)或150mm(空铺、点粘、条粘法)。
相邻两幅卷材短边搭接缝应错开不小于500mm,上下两层卷材应错开1/3或1/2幅卷材宽度。平行于屋脊铺贴可一幅卷材一铺到底,工作面大、接头少、效率高,利用了卷材横向抗拉强度高于纵向抗拉强度的特点,防止卷材因基层变形而产生裂缝,宜优先采用。

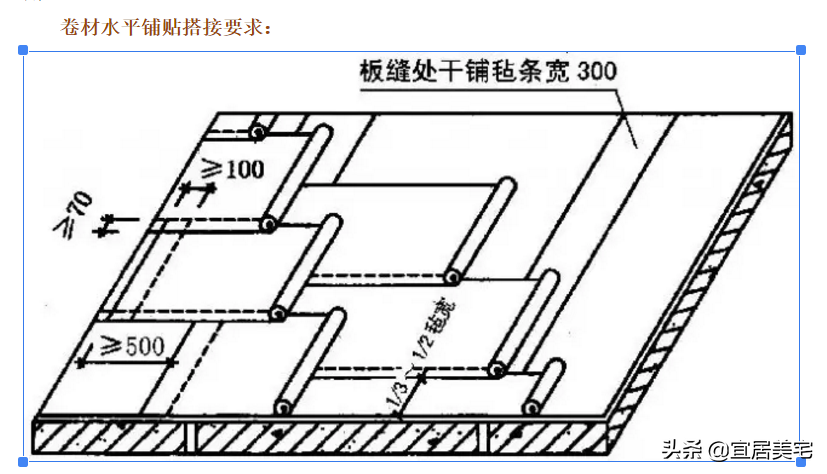

卷材水平铺贴搭接要求:
卷材平行于屋脊铺贴:
垂直于屋脊铺贴时,则应从屋脊向檐口铺贴,压边顺主导风向,接头顺流水方向,屋脊处不能留设搭接缝,必须使卷材相互越过屋脊交错搭接以增强屋脊的防水和耐久性。
铺贴大面积屋面防水卷材前,应先对落水口、天沟、女儿墙和沉降缝等地方进行加强处理,做好泛水处理,再铺贴大屋面的卷材,当铺贴连续多跨或高低跨屋面时,应按先高跨后低跨、先远后近的顺序进行。
高低跨屋面泛水处理:
⑸ 铺贴方法
主要有浇油法、刷油法、刮油法 和撒油法。
① 浇油法:又称赶油法,是将沥青胶浇到基层上,然后推着卷材向前滚动使卷材与基层粘结紧密;
② 刷油法:是用毛刷将沥青胶在基层上刷开,刷油长度以300~500mm为宜,出油边不应大于50mm,然后快速铺压卷材;
③ 刮油法:是将沥青胶浇在基层上后,用厚5~10mm的胶皮刮板刮开沥青胶铺贴;
④ 撒油法:用于基层不太干燥、需做排气屋面的情况,在铺第一层卷材时,先在卷材周边满涂沥青,中间用撒蛇形花的方法撒油铺贴,其余各层仍按浇油、刮油、刷油法铺贴。
沥青胶中的沥青成分应与卷材中沥青成分相同。热沥青玛偙脂的加热温度不超过2400C,使用温度不低于1900C,沥青玛偙脂应涂刮均匀,不得过厚或堆积。
粘结层厚度:热沥青玛偙脂为1~1.5mm,冷沥青玛偙脂为0.5~1mm;
面层厚度:热沥青玛偙脂为2~3mm,冷沥青玛偙脂为1~1.5mm。
⑹ 保护层的施工:绿豆砂保护层是在各层卷材铺贴完后,在上层表面浇一层2~4mm的沥青胶,趁热撒上一层粒径为3~5mm的小豆石,并加以压实,使豆石与沥青胶粘结牢固,未粘结的豆石应扫除干净;
采用水泥砂浆、块材或细石砼等刚性保护层时,保护层与防水层之间应设置隔离层,保护层应设分格缝,水泥砂浆保护层分格面积宜为1m2;块体材料不宜大于100m2,细石砼保护层不大于36m2。刚性保护层与女儿墙、山墙之间应预留宽度为30mm的缝隙,并用密封材料嵌填严密。
2.高聚物改性沥青卷材防水层施工
高聚物改性沥青卷材可在防水等级为Ⅰ、Ⅱ、Ⅲ级的屋面防水层中使用。Ⅲ级屋面可一道设防,卷材厚度不小于4mm;Ⅱ级屋面应二道设防,卷材厚度不小于3mm;Ⅰ级屋面应三道或三道以上设防,卷材厚度不小于3mm。
⑴ 搭接长度
长边搭接宽度不小于80mm(满粘法)或100mm(空铺、点粘、条粘法);短边搭接宽度不小于80mm(满粘法)或100mm(空铺、点粘、条粘法)。
SBS卷材的长边搭接:
⑵ 热溶法施工
热熔法不需涂刷胶粘剂,直接用火焰烘烤后与基层粘贴,能降低造价,当气温较低或基层略有湿气时尤为合适。
热溶法一般在涂刷基层处理剂8h后进行,火焰加热器的喷嘴距卷材面的距离约0.5m左右,与基层呈45~600角。

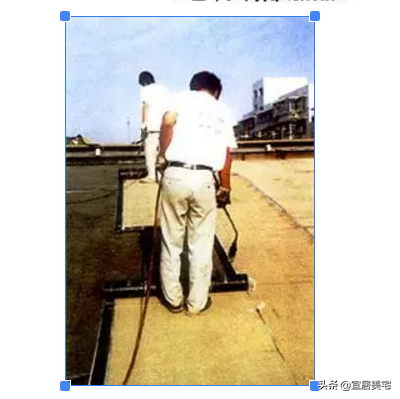

热溶法施工:
熔焊火焰与卷材和基层表面的相对位置:
加热卷材应均匀,至热溶胶层出现黑色光泽、发亮至稍有微泡出现,不得过分加热或烧穿卷材,热溶后应立即滚铺卷材,滚铺时应排除卷材下面的空气,使之平展无皱折,并用辊压粘结牢固。
热熔卷材端部铺贴示意图:
搭接部位应采用热风焊枪加热,接缝部位必须溢出热溶的改性沥青胶,随即刮平封口、粘贴牢固。
热熔卷材可采用满粘法和条粘法,满粘法采用滚铺法施工,条粘法采用展铺法施工

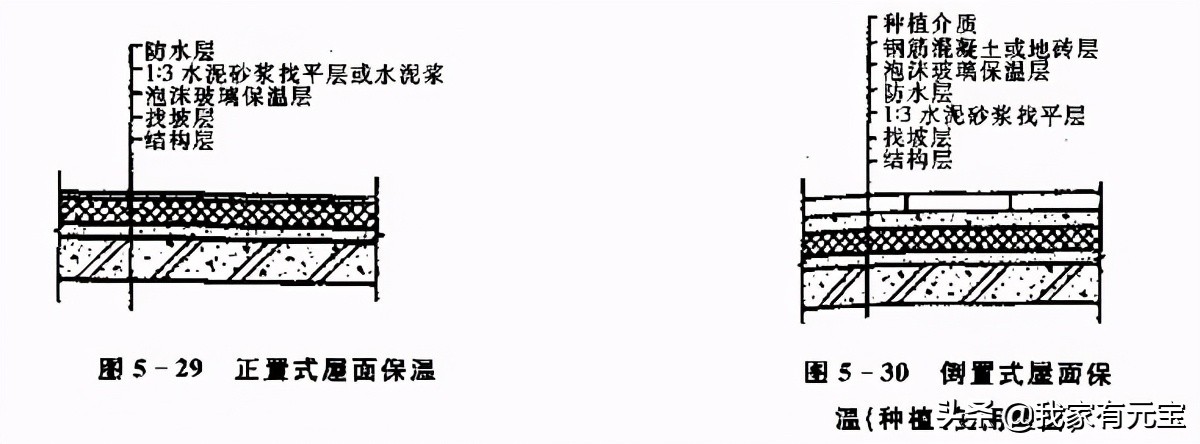

正置式、倒置式什么意思
正置式:传统屋面构造做法,即正置式屋面,其构造一般为隔热保温层在防水层的下面。因为传统屋面隔热保温层的选材一般为珍珠岩,水泥聚苯板,加气混凝土,陶粒混凝土,聚苯乙稀板(EPS)等材料。这些材料普遍存在吸水率大的通病,如果吸水,保温隔热性能大大降低,无法满足隔热的要求,所以一定要靠防水层做在其上面,防止水份的渗入,保证隔热层的干燥,方能隔热保温;
倒置式:倒置式屋面又称倒置式保温屋面,将憎水性保温材料设置在防水层上的屋面。其构造层次(自上而下)为保温层、防水层、结构层。这种屋面对采用的保温材料有特殊的要求,应当使用具有吸湿性低,耐气候性强的憎水材料作为保温层(如聚苯乙烯泡沫塑料板或聚氨酯泡沫塑料板),并在保温层上加设钢筋混凝土、卵石、砖等较重的覆盖层。
正置式和倒置式区别:
正置式屋面是指保温层位于防水层下方的保温屋面。
该做法多用于采用加气混凝土、膨胀珍珠岩、矿棉等保温隔热材料做保温层的屋面。
因此类传统的保温隔热材料容易吸水,而吸水后就大大降低保温隔热性能,所以保温层只能做在防水层之下。容易受到气温热胀冷缩的影响和日光紫外线的影响而产生老化、开裂,对屋面的防水很是不利。
倒置式屋面是指保温层位于防水层上方的保温屋面。
该做法目前多被采用于各类工程中,构造简化,避免浪费,倒置式屋面可以节省隔汽层,因延长了防水层的使用年限,节省后期维护费用,综合经济效益高是显著的。
防水层受到保护,避免热应力、紫外线以及其他因素对防水层的破坏。因防水层在保温层下部,避免了热胀冷缩以及紫外线照射而产生的开裂和老化。
使用范围:
倒置式屋面适用于寒冷地区,夏热冬冷地区。
特点:
倒置式可以延长防水使用寿命。
